Πομπός θερμοκρασίας τοποθετημένης κεφαλής

Ο πομπός θερμοκρασίας που έχει τοποθετηθεί με κεφαλή μετατρέπει το σήμα θερμοκρασίας (συνήθως ένα μη γραμμικό σήμα millivolt ή αντίστασης) που αποστέλλεται από τον αισθητήρα θερμοκρασίας στην υποτιθέμενη τιμή θερμοκρασίας και την τιμή σήματος εξόδου (συνήθως ένα τυπικό σήμα ενός ρεύματος 4 ~ 20mA/dC ή τάση 1 ~ 5V/DC, που είναι σε γραμμική σχέση με την πραγματική θερμοκρασία).

Περιγραφή προϊόντων

Ο πομπός θερμοκρασίας που είναι τοποθετημένος στην κεφαλή, με σήμα εισόδου, χωρίζεται στον πομπό θερμοστοιχείου και θερμοκρασίας RTD. Με την εφαρμογή, χωρίζεται στον ενσωματωμένο πομπό θερμοκρασίας με τη δομή του αισθητήρα θερμοκρασίας και τον πομπό θερμοκρασίας πλαισίου/ντουλάπι που είναι εγκατεστημένος χωριστά από τον αισθητήρα θερμοκρασίας. Ο πομπός χωρίζεται σε απομονωμένο τύπο και μη απομονωμένο τύπο με την επεξεργασμένη μέθοδο εισόδου και σήματος εξόδου. Ο ενσωματωμένος πομπός θερμοκρασίας αναφέρεται στον πομπό που τοποθετείται στο τερματικό περίβλημα του θερμοστοιχείου ή του θερμίστορ, επιτρέποντας στο θερμοστοιχείο ή τον θερμίστορ να εξάγουν άμεσα ένα τυπικό σήμα 4 ~ 20mA/DC ή 1 ~ 5V/DC από τη θέση μέτρησης. Γενικά, τα δύο καλωδιακά καλώδια χρησιμοποιούνται τόσο ως γραμμή ισχύος όσο και ως λωρίδα σήματος.

Κύρια τεχνική παράμετρος: Η τροφοδοσία ρεύματος θα πρέπει να είναι η τάση DC 24V ± 10%. Η αντίσταση μόνωσης πρέπει να είναι μεγαλύτερη ή ίση με 50mΩ. Η αντίσταση πρέπει να είναι μεγαλύτερη ή ίση με 300Ω υπό ρεύμα εργασίας 4 ~ 20mA. Τα εφαρμοσμένα πρότυπα είναι πομποί θερμοκρασίας για χρήση σε συστήματα μέτρησης και ελέγχου βιομηχανικής επεξεργασίας (GB/T 28473-2012) και ενσωματωμένο μετατροπέα θερμοκρασίας (JB/T 12599-2016).

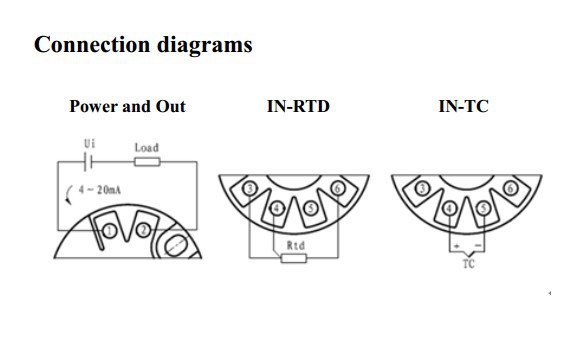

Πομπός με τεχνολογία δύο συρμάτων.

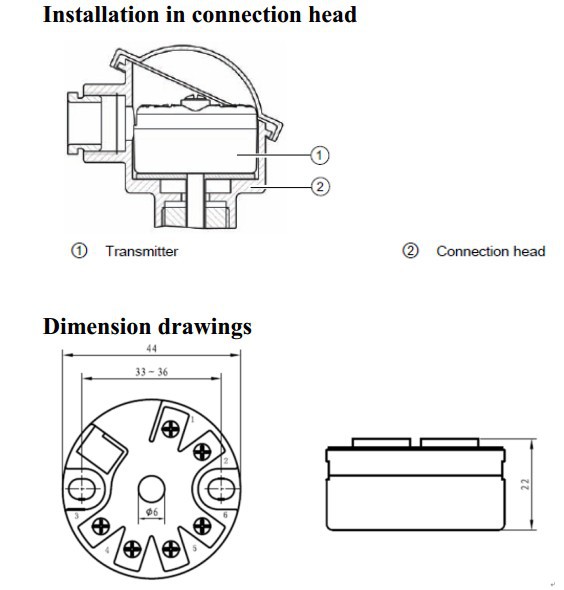

Εγκατάσταση σε κεφαλές σύνδεσης αισθητήρα θερμοκρασίας.

Σήμα εξόδου
Τάση τροφοδοσίας: 12… 30VDC
Κανονικό ρεύμα βρόχου: 4… 20mA
Μέγιστο. Load: (uaux {{0}} v) /0.022ω
Ρεύμα εκτός εμβέλειας: κάτω από χαμηλότερη περιοχή 3,84mA
Πάνω από την ανώτερη περιοχή: 20,5mAm
Διάλειμμα αισθητήρα ή βραχυκύκλωμα: 3.6mA ή 22.8mA, διαμορφώσιμη
Ονομαστικές συνθήκες
Θερμοκρασία λειτουργίας: -40… +80 βαθμός
Θερμοκρασία αποθήκευσης: -40… +80 βαθμός
Σχετική υγρασία: λιγότερο από ή ίσο με 98%, συμπύκνωση
Ηλεκτρομαγνητική συμβατότητα: Σύμφωνα με το GB/T 18268-2000
Κατασκευή
Υλικό: Πλαστικό
Βάρος: 25g
Διατομή των καλωδίων σύνδεσης Max. 2.5mm2
Βαθμός προστασίας: IP40
